碳纳米管可以制成透明导电的薄膜，用以代替ITO(氧化铟锡)作为触摸屏的材料。目前成功量产的是利用超顺排碳纳米管技术;该技术是从一超顺排碳纳米管阵列中直接抽出薄膜，铺在衬底上做成透明导电膜，就像从棉条中抽出纱线一样。

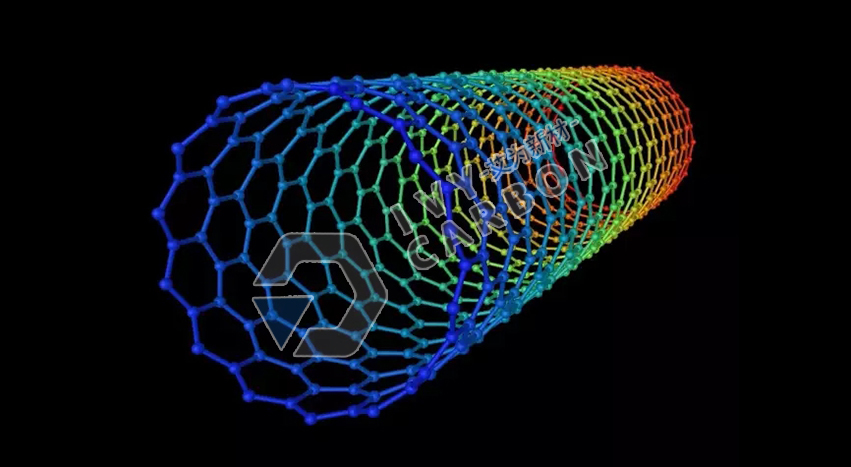

碳纳米管可以看做是石墨烯片层卷曲而成，因此按照石墨烯片的层数可分为:单壁碳纳米管(或称单层碳纳米管）和多壁碳纳米管(或多层碳纳米管）。各向异性的特点来自热解碳在平行于晶格层面的生长层。 热解碳的最佳涂层厚度为 20-30 um, 在进行涂层前，石墨部 件要倒钝锐边角并要经过纯化处理。
